制御盤設計とは？設計の流れ・図面の種類・費用相場と外注先の選び方【2026年8月更新】
制御盤設計とは何かという基礎から、設計の流れ・図面の種類・費用の内訳・外注先の選び方までを、発注する側の視点で整理した実務ガイドです。
装置を新規に立ち上げるとき、あるいは既存設備を更新するとき、必ず発生するのが制御盤設計です。ところが「盤屋さんに任せている」「担当者が1人しかいない」という状態のまま、費用の内訳も工期の根拠も社内で共有されていない ── これは製造業の現場でよく見られる状況です。
本記事では、制御盤設計とは何かという基礎から、実際の設計フロー・図面の種類・費用の考え方までを整理します。そのうえで後半では、制御盤設計をどこに、どう外注すればいいのか、そして見積を比較するときにどこを見るべきかを、発注する側の視点でまとめます。
1. 制御盤設計とは ── 装置の頭脳をつくる仕事

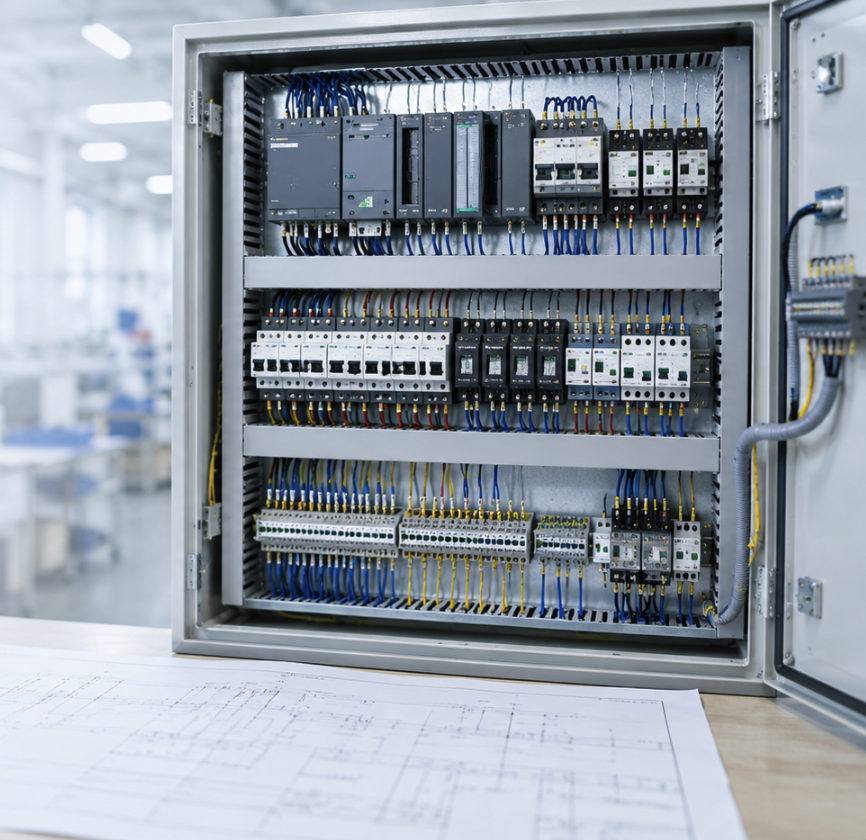

制御盤は、装置の傍らに置かれている金属製の箱です。扉を開けると、ブレーカやリレー、PLC、端子台がびっしり並んでいます。この中で、受電した電気を各機器に分配し、センサからの信号を受け取り、モータやシリンダに動作指令を出すという処理がすべて行われています。装置の頭脳と呼ばれるゆえんです。
制御盤の中に入っている主な機器
| 機器 | 役割 | 選定時に効いてくるポイント |
|---|---|---|
| PLC(シーケンサ) | 装置の動作を制御する頭脳 | I/O点数、メーカー、通信対応、拡張余地 |
| ブレーカ・漏電遮断器 | 過電流・漏電から回路と人を守る | 定格容量、遮断容量、選択遮断の協調 |
| 電源ユニット | AC電源をDC24Vなどに変換 | 容量の余裕、負荷の突入電流 |
| リレー・電磁接触器 | 信号を受けて回路を開閉する | 接点容量、寿命、交換のしやすさ |
| インバータ・サーボアンプ | モータの速度・位置を制御 | 容量、回生処理、ノイズ対策 |
| 安全リレーユニット | 非常停止・扉インターロックを構成 | 要求される安全カテゴリへの適合 |
| 端子台・配線ダクト | 外部配線との接続と整線 | 将来の増設余地、メンテ性 |
「制御盤設計」と「制御設計」はどう違うのか
現場では両方とも「制御」と呼ばれるため混同されがちですが、実務上は次のように区別されます。
- 回路図・盤内配置図の作成
- PLC・電源・機器の選定
- 盤サイズ、放熱、ノイズ対策
- 成果物は「図面と実物の盤」
- PLCプログラム(ラダー)の作成
- タッチパネル画面の設計
- アラーム・インターロック設計
- 成果物は「プログラム」
- 板金加工・穴あけ・塗装
- 機器取り付け・配線作業
- 導通・絶縁・通電試験
- 成果物は「完成した盤」
発注時にトラブルになりやすいのが、この3つの境界をどこで切るかが曖昧なまま話が進むケースです。「盤を作ってほしい」と依頼したつもりが、回路図は自社で用意する前提だった、プログラムは含まれていなかった ── といった認識違いは実際によく起こります。見積依頼の時点で、どこまでを含むのかを明文化しておくことが重要です。
- 制御盤設計は回路図・機器選定・盤内配置を決めるハードウェア側の仕事
- PLCプログラム(制御設計ソフト)と盤製作は別の工程
- 見積依頼では「設計／プログラム／製作」のどこまでを含むかを明文化する
2. 制御盤設計の流れ【7ステップ】
ステップ1：仕様打合せ・要求の整理
装置の動作、電源条件(電圧・相数・容量)、設置環境(屋内／屋外、粉塵、温度)、要求される安全レベル、将来の増設予定などをヒアリングします。ここで確定できていない項目は、後工程で必ず設計変更として跳ね返ります。特に「あとで軸を1本増やすかもしれない」といった話は、この段階で聞けているかどうかで盤サイズの決め方が変わります。
ステップ2：機器選定・単線結線図
PLCの機種とI/O点数、必要な電源容量、ブレーカの定格などを決め、単線結線図(全体の電源系統を1本線で表した図)を作成します。この段階で主要機器の型式が固まるため、納期の長い部品はここで先行手配をかけるのが実務上の定石です。
ステップ3：回路図・盤内配置図・外形図
電気CADを使い、制御回路の詳細を描いていきます。あわせて、機器を盤内のどこに配置するか(盤内配置図)、盤の外寸と扉面のスイッチ配置(外形図)を決めます。放熱・ノイズ・配線長・メンテナンス時の手の入りやすさを同時に考慮する必要があり、設計者の経験が最も表れる工程です。
ステップ4：部品手配
確定した型式で部品を発注します。近年は制御機器の納期が読みにくく、数週間から数ヶ月かかるケースもあります。代替品への切り替え判断が発生することも珍しくなく、その場合は回路図の修正が必要になります。工期リスクが最も集中する工程です。
ステップ5：製作・配線
盤板金への機器取り付け、ダクト・端子台の設置、配線作業を行います。配線の本数と盤サイズが工数を決めます。図面どおりに作れるかどうかは、ステップ3の図面品質に直結します。
ステップ6：検査(社内試験)
導通試験、絶縁抵抗測定、通電確認を実施します。ここで配線ミスや部品不良を洗い出します。現地に出てから見つかる不具合は、社内で見つかる場合の何倍もコストがかかるため、検査工程を圧縮するのは得策ではありません。
ステップ7：出荷・現地据付・試運転
盤を現地に搬入し、外部配線をつないで通電、装置と組み合わせた試運転を行います。停電作業の要否、現場までの距離、試運転の複雑さが費用に直結します。
3. 制御盤設計で作成する図面の種類
| 図面・帳票 | 内容 | この図がないと困ること |
|---|---|---|
| 単線結線図 | 受電から各機器までの電源系統を1本線で表現 | 電源容量やブレーカ協調の妥当性が検証できない |
| 展開接続図(回路図) | 制御回路の詳細。実際の配線の根拠になる | トラブル時に回路が追えず、切り分けができない |
| 盤内配置図 | 盤の中に機器をどう並べるかを示す | 増設・部品交換のたびに実物合わせになる |
| 外形図 | 盤の外寸、扉面のスイッチ・表示灯の配置 | 設置スペースや搬入経路の検討ができない |
| I/Oリスト | PLCの入出力割付一覧 | プログラム作成側と齟齬が発生する |
| 部品表(BOM) | 使用部品の型式・数量一覧 | 予備品の手配や後年の更新ができない |
「盤は納品されたが、図面がもらえていない」は将来の更新コストを跳ね上げます。10年後に部品が製造中止になったとき、図面と部品表がなければ、盤を開けて配線を追うところからやり直しになります。納品物としての図面一式は、必ず見積条件に明記してください。
4. 制御盤設計で押さえるべき規格・安全
国内向け設備で押さえる基本
盤の構造・絶縁距離・接地といった基本事項はJIS規格および内線規程を拠り所とします。加えて、労働安全衛生法およびそれに基づく指針のもとで、非常停止の範囲、扉インターロック、安全カテゴリの設定を決めます。これらは「装置が動くかどうか」ではなく「人が怪我をしないか」を左右する部分であり、設計者の経験と知識が最も問われる領域です。
輸出案件は前提が変わる
欧州向けであればCEマーキング(機械指令・低電圧指令・EMC指令への適合)、北米向けであればUL規格への適合が求められます。使用できる部品、配線色、表示、技術文書の要件が国内向けとは異なるため、輸出が決まってから設計をやり直すと大きな手戻りになります。輸出の可能性がある案件は、仕様打合せの段階で必ず確認してください。
輸出対応やロボット導入を伴う安全設計は、経験のある設計者の有無で結果が大きく変わる領域です。ロボカルでは、こうした案件に対応できる制御設計エンジニアを業務委託形式でご紹介できます(相談無料)。
5. 制御盤設計の費用相場と内訳
| 費目 | 単価の目安 | 工数を決める要因 |
|---|---|---|
| 部品費・材料費 | 数万〜数十万円(仕様による) | PLCのI/O点数、インバータ容量、盤筐体サイズ |
| 設計費 | 1人工 40,000円 | 入出力信号数、図面枚数、既設図面の有無 |
| プログラム費 | 1人工 40,000円 | 制御ステップ数、通信機能の有無、タッチパネル画面数 |
| 製作費 | 1人工 30,000円 | 部品点数、配線本数、盤サイズ |
| 社内試験費 | 0.25〜1人工(10,000〜40,000円) | 導通試験・絶縁抵抗測定・通電確認の範囲 |
| 現地作業費 | 1人工 40,000円 | 現場までの距離、停電作業の有無、試運転の複雑さ |
※ 人工単価は業界一般に公開されている目安であり、地域・盤メーカー・繁閑によって変動します。
見積が高くなる案件・安くなる案件
同じ「制御盤1面」でも、金額は数倍変わります。差がつくのは主に次の要因です。
- 既設図面があるか: 既存盤の改造で図面が揃っていれば設計工数は大きく減ります。図面がなく現物調査から始める場合、設計費は跳ね上がります
- 仕様が固まっているか: 設計途中の仕様変更は、回路図・配置図・部品手配のすべてに波及します
- 安全要求のレベル: 安全カテゴリが上がるほど、二重化や監視回路が必要になり部品費・工数とも増加します
- 通信・上位連携の有無: 生産管理システムやMESとのデータ連携が入ると、プログラム工数が大きく増えます
- 納期: 短納期対応は、部品の調達手段が限られるぶん部品費が上がります
- 費用は「部品費＋人工」。人工単価は工程ごとに30,000〜40,000円が目安
- 既設図面の有無と仕様の固まり具合が、金額を最も大きく動かす
- 見積比較では「人工数の根拠」を聞くと、実力差と前提の違いが見える
6. 制御盤設計を外注する3つの方法
| 方法 | 手離れ | コスト | 仕様変更への強さ | ノウハウの蓄積 |
|---|---|---|---|---|
| ① 盤メーカー一括 | ◎ | △ | △ | × |
| ② 設計のみ外注 | ○ | ○ | ○ | △ |
| ③ 業務委託で補強(ロボカル) | △ | ○ | ◎ | ◎ |
① 盤メーカーへ一括依頼
設計から製作、検査までを1社にまとめて任せる方法です。窓口が一本化され、責任範囲が明確なのが最大の利点。一方で、仕様変更のたびに設計変更費が発生し、社内には図面と成果物しか残りません。仕様が固まっている定型的な盤に向いた方法です。
② 設計だけを外注する
設計事務所や電気設計に強い協力会社に図面作成を依頼し、製作は自社または別の盤メーカーに出す方法です。設計と製作を分離することで、製作コストを競争させられるのが利点です。ただし、図面の不備が製作段階で発覚したときの責任分界が曖昧になりやすいため、検図の体制を社内に持つ必要があります。
③ 業務委託エンジニアで社内の設計体制を補強する
制御盤設計ができるエンジニアを業務委託で迎え、自社の設計部門の一員として案件を進める方法です。仕様が動く案件や、複数案件が同時に走る繁忙期に効果を発揮します。
- 仕様変更に強い: 設計変更のたびに外注見積を取り直す必要がありません
- ノウハウが社内に残る: 図面の作法や機器選定の考え方が自社標準として蓄積されます
- 採用コスト・社会保険料が不要: 稼働日数を週2〜週5で調整でき、繁閑に合わせられます
- 着手が早い: ロボカルの場合、依頼から最短2週間で稼働開始が可能です
「盤設計ができる社員が1人しかおらず、その人が抜けると案件が止まる」── 制御盤設計まわりで最も多いご相談がこれです。属人化した状態のまま採用だけで解決しようとすると、決まるまでの半年間、現場は止まったままになります。採用活動を続けながら、目の前の案件は業務委託で埋めるという二段構えが現実的な解になります(相談無料)。
7. 外注先を選ぶときのチェックリスト
見積依頼時に必ず明記すること
- 電源条件: 受電電圧・相数・周波数・想定容量
- 設置環境: 屋内／屋外、粉塵・水気・温度、必要な保護等級
- I/O点数と将来の増設余地: 予備接点をどれだけ確保するか
- 安全要求: 非常停止の範囲、扉インターロックの有無、要求される安全カテゴリ
- 通信要件: 上位システム連携、ロボット・検査装置との接続
- 納品物: 図面6点(単線結線図・回路図・盤内配置図・外形図・I/Oリスト・部品表)と、そのデータ形式
- 輸出の有無: 仕向地と適用規格
見積が出てきたら確認する5項目
| 確認項目 | 具体的に聞くこと | ここが曖昧だと起きること |
|---|---|---|
| 納品物の範囲 | 設計／プログラム／製作／現地のどこまでを含むか | 後から「プログラムは別途」となる |
| 人工数の根拠 | 設計何人工、製作何人工と内訳が出せるか | 比較ができず、値引き交渉も根拠を持てない |
| 仕様変更の扱い | どの時点以降の変更が有償になるか | 打合せのたびに追加費用が積み上がる |
| 検査項目 | 導通・絶縁抵抗・通電のどこまで実施するか | 現地で不具合が出てから発覚する |
| 図面データ形式 | PDFのみか、CADの編集可能データも提供されるか | 次回の改造時に一から作図し直しになる |
8. まとめ ── 制御盤設計は「図面と体制」で決まる
本記事の要点
制御盤設計とは、PLCや電源、リレーなどを1つの盤に収め、装置を安全に動かすための回路と配置を設計する仕事です。仕様打合せから現地据付まで7つの工程があり、標準的な装置1台分で1.5〜3ヶ月。近年は制御機器の納期変動が大きく、部品手配のタイミングが全体の工期を左右します。
費用は「部品費＋人工」で決まり、人工単価は工程ごとに30,000〜40,000円が目安です。金額を最も大きく動かすのは、既設図面の有無と仕様の固まり具合。見積を比較するときは、金額そのものより「納品物の範囲」と「人工数の根拠」を確認することで、後からの追加費用を防げます。
外注の方法は3通り。仕様が固まった定型的な盤は盤メーカーへの一括依頼が手離れよく進みます。一方で、仕様変更が多い案件や、設計ノウハウを社内に残したい場合は、業務委託エンジニアで社内の設計体制を補強するほうが総コストで有利になります。
制御盤設計の体制づくりについてロボカルにご相談ください(相談無料)。制御盤設計・制御設計・機械設計・生産技術に特化し、業務委託を中心とした即戦力エンジニアの紹介から運用設計までワンストップで対応します。
🌐 corp.robokaru.jp 📧 info@robokaru.co.jp
よくある質問(FAQ)
制御盤設計の体制でお困りの方へ
「盤設計ができる社員が1人しかいない」「複数案件が重なって図面が回らない」「既存盤の改造を任せられる人がいない」といったご相談に、株式会社ロボカルがお応えします。機電系・装置・ロボット領域に特化し、業務委託を中心とした即戦力エンジニアの紹介から運用設計までワンストップで対応します。初期相談は無料です。
参考情報・出典
- 制御盤の費用内訳・人工単価 ── 制御盤製作各社の公開情報(設計・プログラム・製作・試験・現地作業の人工単価)
- 規格・安全 ── JIS規格、内線規程、労働安全衛生法および関連指針、CEマーキング(機械指令・低電圧指令・EMC指令)、UL規格の各公開情報
- 制御機器の仕様・納期動向 ── 三菱電機・オムロン・キーエンス各社の製品情報および流通各社の公開情報
- 業務委託の稼働・単価レンジ ── 株式会社ロボカルにおける実勢データ
※本記事の数値・相場感は2026年8月時点の業界一般情報です。実際の費用・工期は仕様・地域・繁閑により変動します。適用規格の詳細は必ず最新の原典をご確認ください。
